상세 정보 |
|||
| 이름: | XR150DIII XCMG 회전식 파일 머신 | 힘: | 450Kw |
|---|---|---|---|
| 정격 전압: | 380/220V | 주파수: | 50Hz |
| 정격 속도: | 1500RPM | 프라임 파워: | 560kva |
| 하이 라이트: | 회전식 파일 머신 56M,수력 XCMG 회전식 파일 머신,56M 수력 파일 머신 |
||
제품 설명

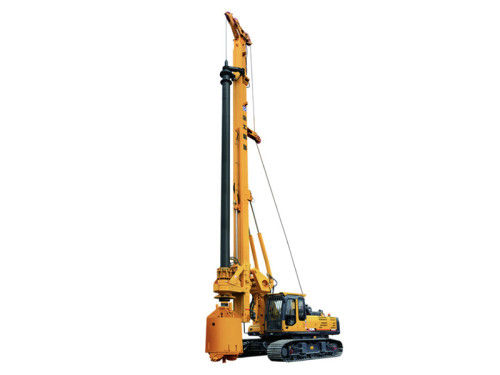

수력 XCMG 회전식 파일 머신 56M 천공 깊이
1, XCMG 회전식 파일 머신이 비상한 안정성과 수송 편익을 제공하기 위해 헌신적 수력 철회할 수 있는 크롤러 샤시와 대직경 선회 베어링을 채택합니다.
2, XCMG 회전식 파일 머신이 강한 전력과 일치에게 유럽 3세 배출 기준을 제공하기 위해 쿠민스 전기 제어 터보 슈퍼챠지된 엔진을 채택합니다.
유압 시스템으로, 3은 한계 전원 제어와 부정적 플로 제어를 채택했습니다, 시스템이 고효율과 더 높은 에너지 보존을 획득했습니다.
하나의 줄 와인딩을 사용하는 4가 효과적으로 철연선 웨어 문제를 해결하고 와이어 로프의 삶을 향상시킵니다 ; 그리고 드릴 깊은 검출 장치는 깊은 점검을 더 정확하게 하기 위해 주권선, 하나의 줄에서 셋티드.
5, 전체 기계설계가 CE 지시, 안전 보장, 더 안전한 건설을 위한 요구조건을 충족시킵니다.
6, 선택적 집중 윤활 체계, 더 편리한 유지관리.
다른 사양과 7, 여러 굴착 로드 구성은 다른 층 위의 효율적 구성이 가능합니다.
매개 변수
|
기술 |
유닛 |
매개 변수 값 |
|
|
맥스. 천공 직경 |
밀리미터 |
1500 |
|
|
맥스. 천공 깊이 |
Ｍ |
56 |
|
|
무방한 기중기 과폭 변동 범위 (드릴 로드의 센터에서부터 슬유잉 센터) |
밀리미터 |
3250~3650 |
|
|
근무 조건 (L × W × H)에서 굴착 장치 차원 |
밀리미터 |
7550×4200×19040 |
|
|
운행 상태 (L × W × H)에서 굴착 장치 차원 |
밀리미터 |
13150×2960×3140 |
|
|
무게의 전체적인 장치 (드릴 툴을 배제한 표준 구성) |
Ｔ |
49 |
|
|
엔진 |
모델 |
|
쿠민스 QSB7 |
|
정격 전력 / 속도 |
kW |
150/(2050r/min) |
|
|
맥스. 유압 시스템에서의 압력으로 일하기 |
MPa |
35 |
|
|
회전 구동기 |
맥스. 토크 |
나트 옴 |
150 |
|
회전 속도 |
분 Ｒ / |
7~33 |
|
|
군중 실린더 |
맥스. 가압력 |
나트 |
120 |
|
맥스. 당김력 |
나트 |
160 |
|
|
Max.stroke |
밀리미터 |
3500 |
|
|
주요 윈치 |
Max.pulling 힘 |
나트 |
160 |
|
맥스. 하나의 줄 속도 |
분 Ｍ / |
72 |
|
|
철연선의 지름 |
밀리미터 |
26 |
|
|
보조 윈치 |
Max.pulling 힘 |
나트 |
50 |
|
맥스. 하나의 줄 속도 |
분 Ｍ / |
60 |
|
|
철연선의 지름 |
밀리미터 |
16 |
|
|
드릴링 철탑 |
왼쪽으로 철탑의 / 옳은 경향 |
' |
3/3 |
|
철탑의 앞 / 뒤쪽 경향 |
' |
5/15 |
|
|
회전 테이블 슬루잉 각 |
' |
360 |
|
|
여행 |
맥스. 전체적인 장치의 이동 속도 |
킬로미터 / Ｈ |
2.1 |
|
맥스. 전체적인 장치의 오를 수 있는 증감 |
% |
40 |
|
|
크롤러 |
크롤러 플레이트의 폭 |
밀리미터 |
700 |
|
크롤러 (min.-max.)의 외부 폭 |
밀리미터 |
2960~4200 |
|
|
크롤러의 두개의 경도 휠 사이의 중심거리 |
밀리미터 |
4310 |
|
|
평균 접지 압력 |
kPa |
83 |
|
